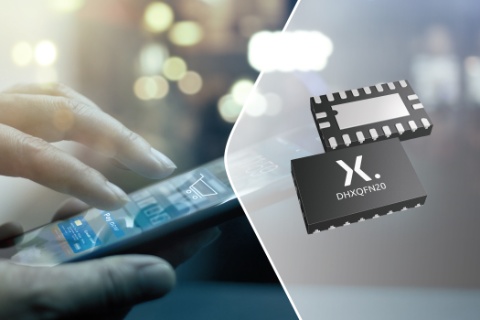

科技号7月1日消息，Nexperia近日宣布推出用于标准逻辑器件的全球最小且最薄的14、16、20和24引脚封装。例如，16引脚DHXQFN封装比行业标准DQFN16无引脚器件小45%。新封装不但比竞争产品管脚尺寸更小，而且还节省了25%的PCB面积。
封装尺寸仅为2 mm x 2 mm（14 引脚）、2 mm x 2.4 mm（16引脚）、2 mm x 3.2 mm（20引脚）和2 mm x 4 mm（24引脚），0.4 mm间距的DHXQFN封装只有0.45 mm高。器件包括：十六路反向器施密特触发器；8位SIPO移位寄存器，带输出锁存器；4位双电源转换收发器；八路缓冲器/线路驱动器；八路总线收发器；和8位双电源转换收发器。
Nexperia产品经理Ashish Jha指出：“Nexperia在开发标准逻辑器件方面拥有50多年的悠久历史，我们期望在未来三年中成为公认的行业领导者。这些新封装是我们带来的创新的一个例子。在此之前，将大量逻辑功能整合到小尺寸系统中是不可思议的。然而，我们的新型DHXQFN封装可将74HC595移位寄存器等复杂功能装入空间敏感型应用，如智能手表、移动设备和互联网连接的工业设备。”
此外，DHXQFN封装的小管脚尺寸使器件能够更靠近旁通电容。这对于胶合逻辑器件电路板空间有限的设计来说会是一个重大优势，并且逻辑器件和电容之间的走线较短，提高了高频应用中的性能。
